MU-412

Moduly analogových vstupu MU-412 jsou určeny pro aplikace, ve kterých je požadováno více diferenciálních analogových vstupů s možností přímého měření unifikovaných proudových signálů vyšší vzorkovací frekvencí. Příslušný rozsah lze volit softwarově nezávisle pro každý vstup.

Skupina analogových vstupů (vstupy nejsou vzájemně izolovány) je izolována od napájecího zdroje a komunikační linky.

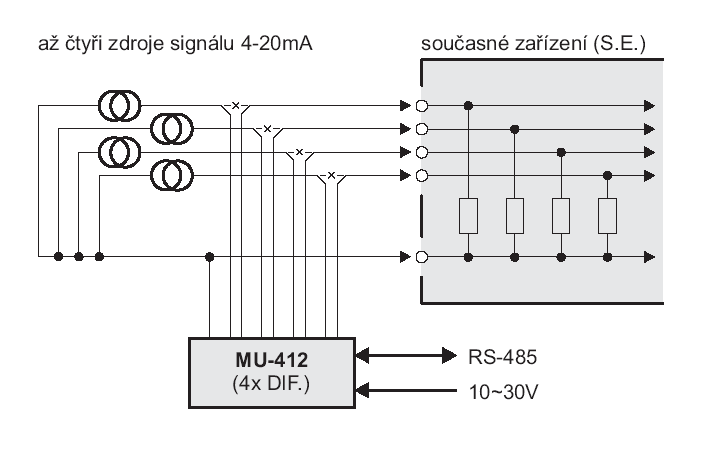

Diferenciální vstupy umožňují měření skupiny proudových signálů uvnitř již realizovaných proudových smyček podobně jako izolované kanály, avšak s výrazně nižší cenou. Podrobně viz schema zapojení.

Technické parametry

Typové označení	MU-412
Počet analogových vstupů	4x I
Rozlišení ADC	12 bitů
Rychlost převodu ADC	10 ms (jeden kanál)
Vstupní rozsahy	0÷20mA 4÷20mA
Souhlasná složka vstupního signálu	±40V max.
Izolace analogových vstupů	1kV_DC
Přesnost měření	0,2 %
Napájecí napětí	10÷30V
Příkon (podrobnosti)	1,3W max.
Mechanické provedení	Modulbox 3M
