Komunikační karty pro sběrnici PCI Express
Komunikační karty pro sběrnici PCI Express (označována také jako PCIe) jsou určeny pro rozšíření počtu COM rozhraní v počítačích a podporují standardy RS-232, RS-422 a RS-485. Všechny typy PCIe karet TEDIA mají porty izolované od GND počítače.
Vzhledem k funkční kompatibilitě s řadou PCI komunikačních karet TEDIA jsou vhodnou náhradou za tyto karty v systémech, které již neobsahují žádné sloty PCI sběrnice. Přehled PCI komunikačních karet je uveden na samostatné stránce.
Jádrem komunikační PCIe karet je řadič MCS9904CV výrobce ASIX Electronics Corp., který v jediném obvodu integruje funkce sběrnice PCIe, 4 výkonné UARTy obdobné standardu 16C950 vybavené DMA FIFO 2x 128B.
Základní vlastnosti PCI Express komunikačních karet TEDIA
- funkčně kompatibilní s komunikačními kartami TEDIA pro sběrnici PCI
- izolace portů u všech typů
- možnost doplnění bleskojistek ke každému komunikačnímu portu
- standardní konektory D-Sub 9
- široké možnosti nastavení nestandardních komunikačních rychlostí
- komunikační rychlost až do 16MBd (v závislosti na typu karty)
Přehled PCI Express komunikačních karet
| Typ | Počet portů |
Typ portů | Typ konektorů |
Izolace | Řadič | Sběrnice |
|---|---|---|---|---|---|---|
| PCI-1232E | 2 | RS-232 | D-Sub 9 | 1kVDC | MCS9904CV (MCS9901CV) |
PCIe x1 |
| PCI-1234E | 4 | RS-232 | D-Sub 9 | 1kVDC | MCS9904CV (MCS9901CV) |
PCIe x1 |
| PCI-1414E | 1 3 |
RS-232 RS-422/485 |
D-Sub 9 | 1kVDC 1kVDC |
MCS9904CV (MCS9901CV) |
PCIe x1 |
| PCI-1434E | 2 2 |
RS-232 RS-422/485 |
D-Sub 9 | 1kVDC 1kVDC |
MCS9904CV (MCS9901CV) |
PCIe x1 |

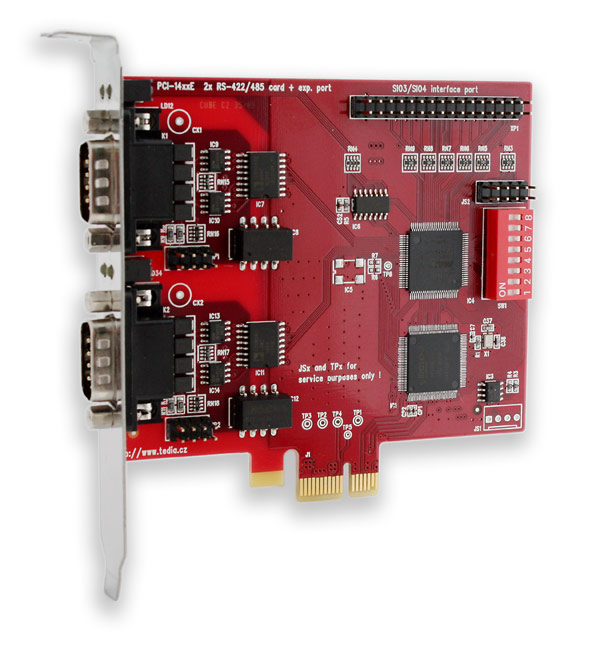

| PCI-1482E | 2 | RS-422/485 | D-Sub 9 | 1kVDC | MCS9904CV (MCS9901CV) |
PCIe x1 |
| PCI-1484E | 4 | RS-422/485 | D-Sub 9 | 1kVDC | MCS9904CV (MCS9901CV) |
PCIe x1 |
Softwarová podpora, systémové ovladače
Pro komunikační PCI Express karty jsou k dispozici ovladače pro následující operační systémy:
- Windows 11, Windows 10, Windows 8/8.1, Windows 7, Windows Vista, Windows XP (všechny 32bitové i 64bitové verze)
- Windows Server 2012 R2, Windows Server 2012, Windows Server 2008 R2, Windows Server 2008 a Windows Server 2003 (všechny 32bitové i 64bitové verze)
- Windows Server 2016 a následující nejsou (a nebudou) podporovány
Všechny ovladače jsou dostupné v sekci Ke stažení.
Omezená podpora v systému MS-DOS je možná, vyžaduje však zásah do programu.
Dostupné jsou i ovladače pro Linux (bez technické podpory TEDIA).
Poznámka: Máte nejasnosti týkající se problematiky komunikačních linek? Odpověď možná naleznete na stránce s popisem obecných vlastností komunikačních karet, popř. se s důvěrou obraťte na naši technickou podporu.
